1.設備總質量：       ≈650KG

2.工作槽內徑尺寸：   500*500*500 mm

3.儲液槽內徑:        700*400*600mm

4.整機外徑：         1424*1324*1792mm

5.排液形式：         手動/自動

6.超聲功率:          4000W

7.超聲頻率：         40KHz

8.加熱功率:          12KW

9.熱風烘干機功率：   7500w

10.噴淋泵功率:       1100w

11.工作槽材質：      不銹鋼316L

12.不銹鋼外殼材質:   不銹鋼304

13.超聲輸入電壓:     AC220V 50Hz

14.加熱輸入電壓:     AC380V 50Hz

15.設備輸入電源:     三相五線制

操作指南

1.連接雷士超聲波設備的進排水,進水為DN25,排水為DN50,連接好設備電源,電源為三相五線,注意不能接錯!!

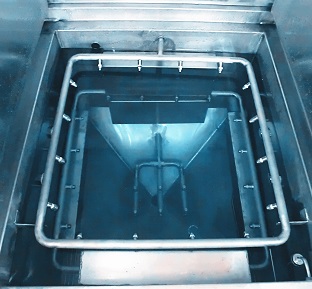

2.打開工作槽門, 將清洗件擺放至清洗槽內,將物料框定位在上料臺的卡槽中，關閉艙門。

3.打開電源開關 ，進入PLC歡迎界面。

4.操作數字式溫度控制器，對清洗過程進行加熱溫度設定，按加或減調節溫度，（出廠前默認設置為50℃）

5.操作數字式溫度控制器，對熱風烘干過程進行溫度設定，按加或減調節溫度，（出廠前默認設置為90℃）

6.數字式溫度控制區不需設定，主要為顯示熱風進風口溫度。

7.急停按鈕，遇到緊急情況拍下按鈕，所有工作即停止，在開機前檢查急停按鈕是否開啟或關閉。

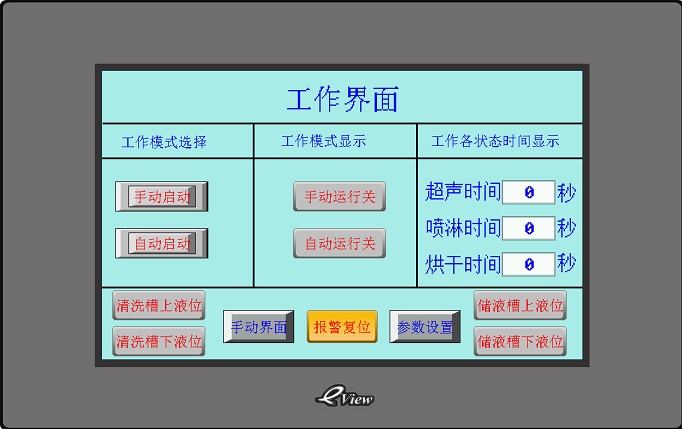

8.點擊觸摸屏任意位置，進入工作界面。

9.點擊參數設置按鈕，進入參數設置界面，根據實際操作需要，在框內進行數字設定。（超聲時間原則上＞200秒）

10.設定完畢，點擊工作界面按鈕后返回工作界面菜單。

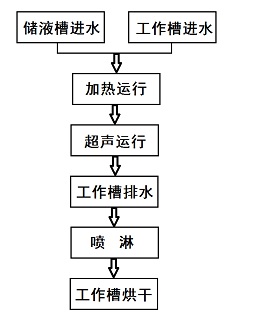

11.點擊自動啟動按鈕，設備依據輸入時間及溫度數據自動進行工作流程。

12.設備上部安裝有紅黃藍三色警示燈，自動運行時綠燈亮，手動運行時黃燈亮，自動運行結束時紅燈亮，伴隨訊響提醒30秒，30秒后紅燈熄滅，報警停止。

注意事項

●以下事項請仔細閱讀，避免造成機器損壞及人身傷害事故。

1. 點擊清洗加熱按鈕之前，必須觀察工作槽內有無液體，并且保證液位高度在上液位。

2. 點擊手動超聲按鈕之前，必須觀察工作槽內有無液體，并且保證液位高度在上液位。

3. 點擊噴淋出水和噴淋泵按鈕之前，必須進行以下操作：先點擊清洗出水按鈕，同時確保工作槽內無液體。

4.在設備自動運行時請勿開啟工作艙門
